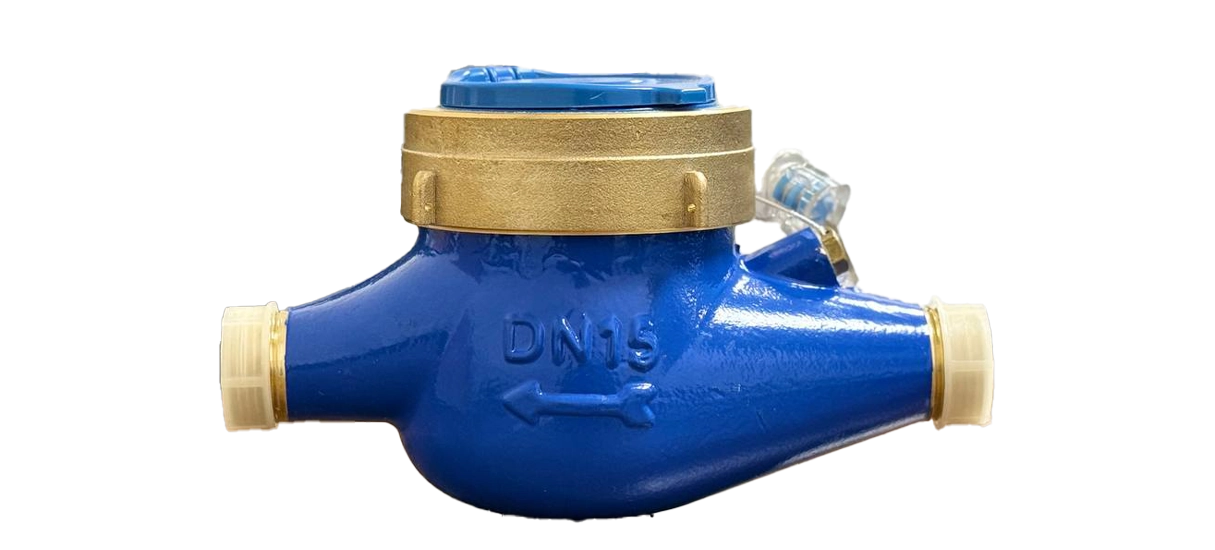

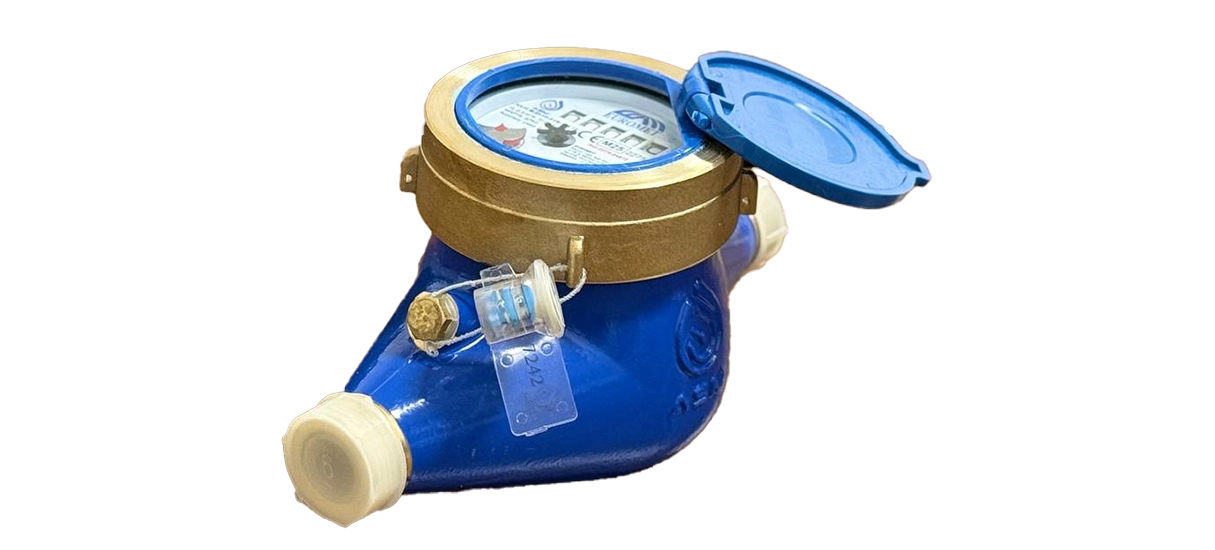

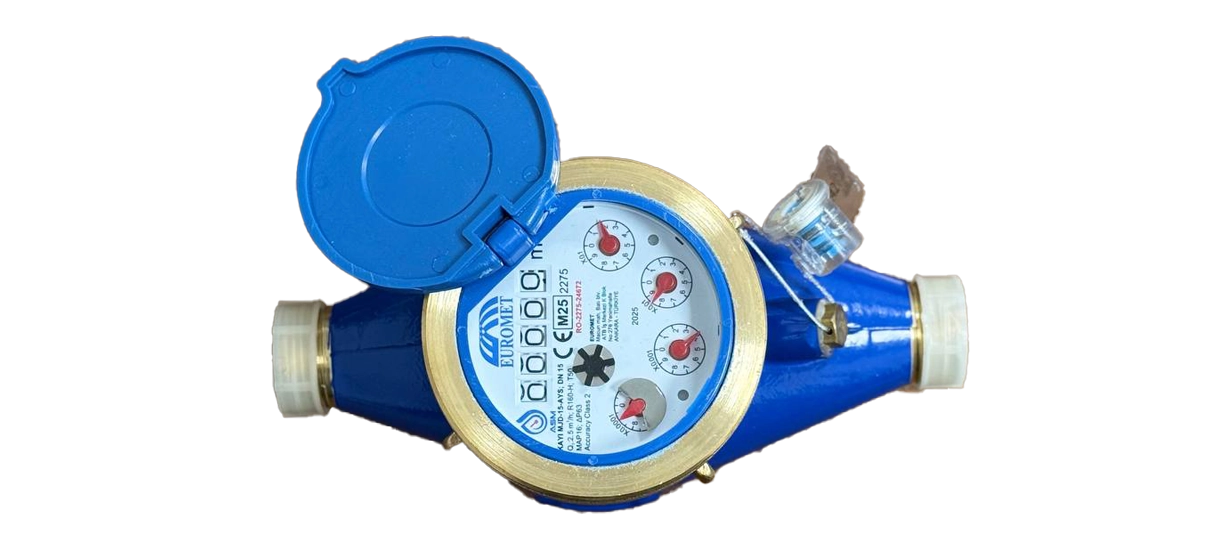

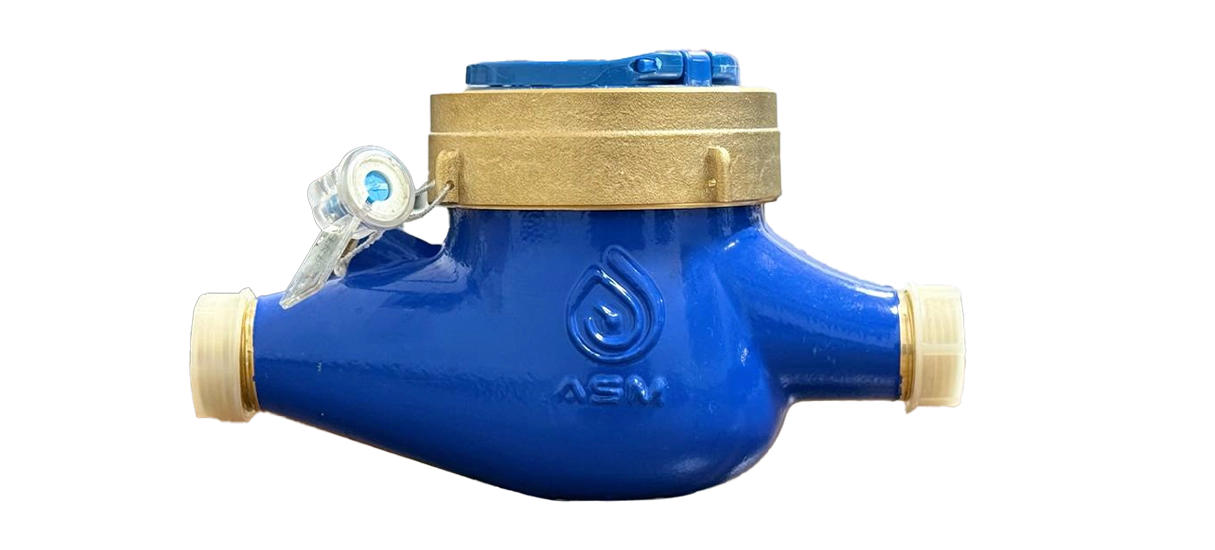

مکانیزم اندازهگیری کنتورهای مولتیجت خشک بر پایه تقسیم جریان آب به چندین جت و بهچرخش درآوردن توربین اندازهگیری میباشد. این طراحی موجب پخش یکنواخت جریان در اطراف توربین شده و دقت اندازهگیری مطلوبی را در بازههای مختلف دبی فراهم میکند. در این نوع کنتور، محفظه شمارنده بهصورت کامل از آب ایزوله است و انتقال حرکت از طریق کوپل مغناطیسی انجام میشود؛ ویژگیای که از بخارگرفتگی و رسوبگذاری روی صفحه شمارنده جلوگیری کرده و خوانایی و دوام دستگاه را افزایش میدهد.
از ویژگیهای شاخص این کنتورها میتوان به ساختار مقاوم و قابل اعتماد، افت فشار کم، پایداری عملکرد در طول زمان و امکان تجهیز به ماژول قرائت از راه دور (AMR) اشاره نمود. این مزایا، کنتور مولتیجت خشک را به گزینهای مناسب برای اندازهگیری مصرف آب در مصارف خانگی و شبکههای توزیع شهری تبدیل کرده است.
مکانیزم اندازه گیری خشک
کلاس دقتی R160
دارای تاییدیه اروپا (CE)
طراحی و تولید مطابق استاندارد ملی INSO 19191 و استاندارد OIML R49
قابلیت عملکرد تا دمای 50 درجه سانتی گراد
قابلیت تجهیز به ماژول قرائت از راه دور جهت هوشمندسازی
بدنه برنجی با گرید CuZn40Pb2
مقاوم در برابر نفوذ آب و ذرات (IP68)
دارای حلقه ضد مغناطیس
پوشش بدنه با رنگ پودری الکترواستاتیک بهداشتی مطابق با اسناد شرکت مهندسی آب و فاضلاب کشور
طول عمر طولانی و حفط دقت در بازه عمر بدلیل نوع طراحی و همچنین استفاده از مواد با کیفیت بالا در پروسه ساخت
قابلیت اندازه گیری دبی های بسیار پایین
| قطر نامی |
واحد اندازه گیری |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
| رنج دینامیکی (R=Q3/Q1) |
—- |
160 |
| دبی اضافه بار) Q4 ( |
m3/hr |
3.125 |
5 |
7.875 |
12.5 |
20 |
| دبی پایدار(Q3 ) |
m3/hr |
2.5 |
4 |
6.3 |
10 |
16 |
| دبی انتقال (Q2 ) |
l/hr |
25 |
40 |
63 |
100 |
160 |
| دبی کمینه(Q1) |
l/hr |
15.6 |
25 |
39.38 |
62.5 |
100 |
| بیشینه حجم قابل قرائت |
m3 |
99999 |
| کمینه حجم قابل قرائت |
l |
0.05 |
| رده درستی |
— |
2 |
| حداکثر دما کاری |
C° |
50 |
| حداکثر فشار کاری |
bar |
16 |
| رده افت فشار |
bar |
≤0.63 |
| وضعیت نصب |
— |
افقی |
| رده حساسیت پروفایل شارش |
|
U0D0 |
| ابعاد |
| طول کنتور |
mm |
170 |
190 |
260 |
260 |
300 |
| رزوه |
— |
G3/4B |
G1B |
G1 ¼ B |
G1 ½ B |
G2B |
