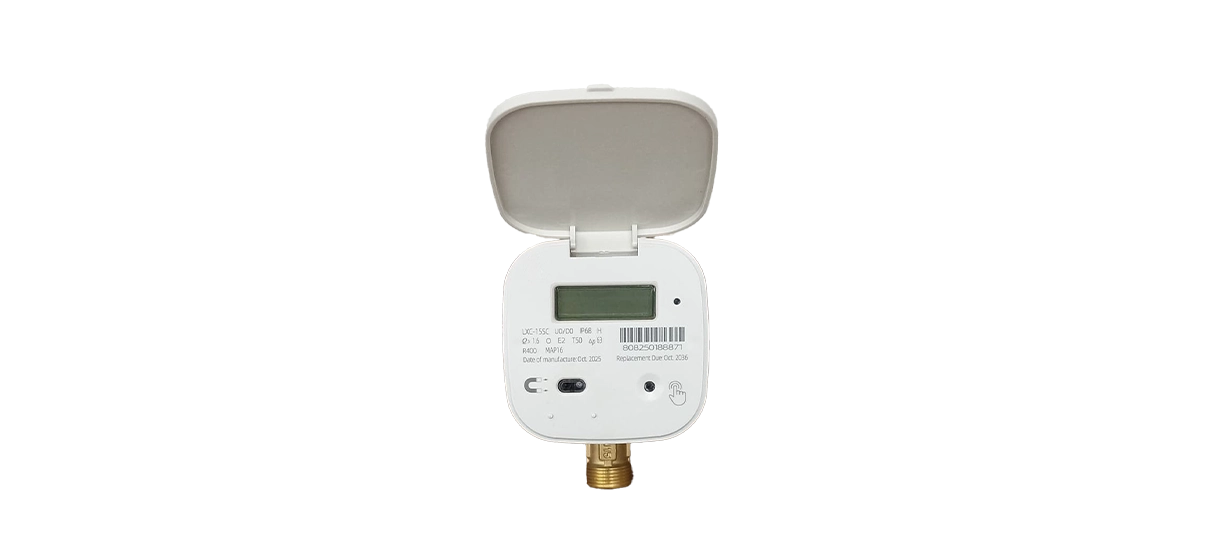

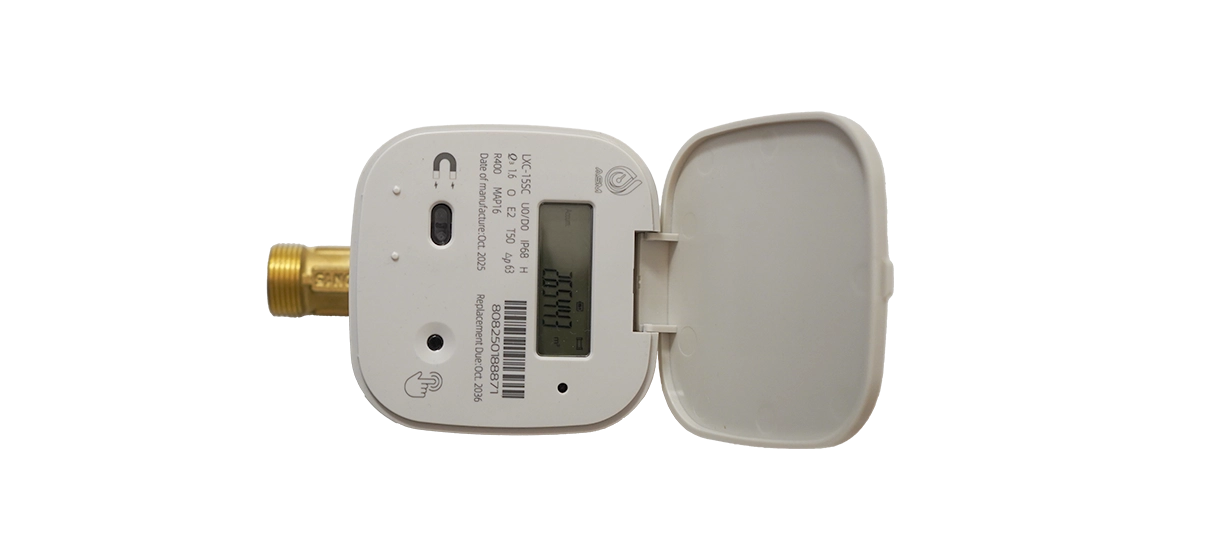

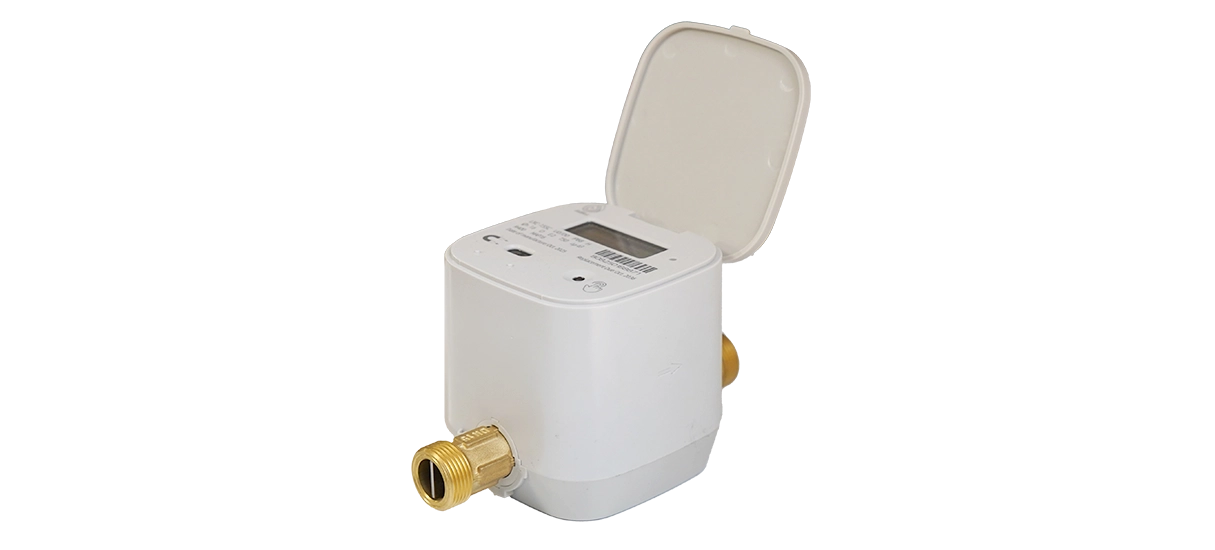

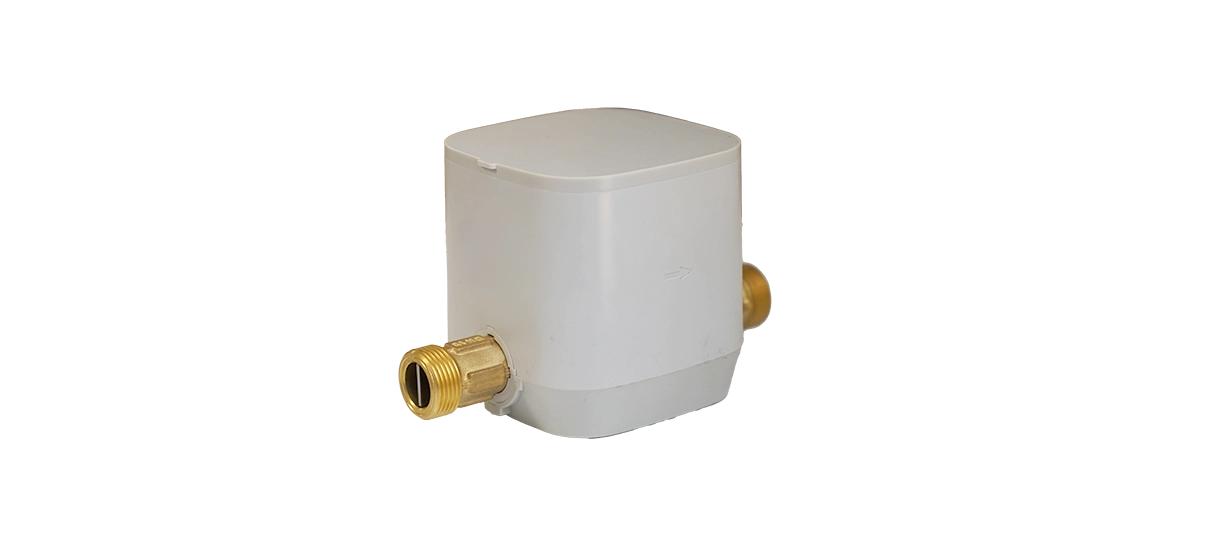

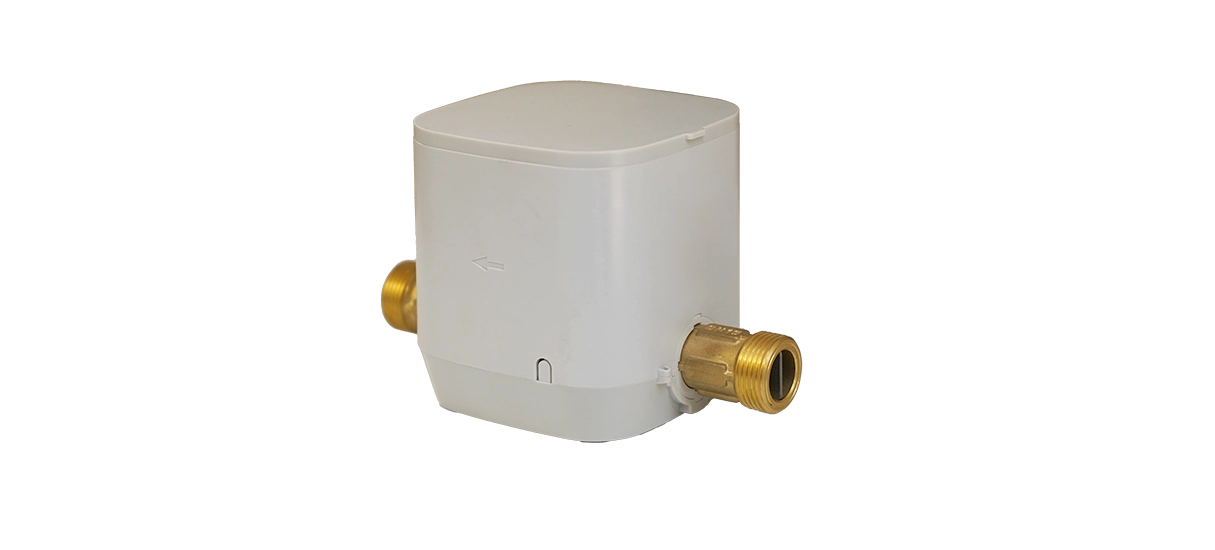

مکانیزم اندازهگیری کنتورهای هوشمند التراسونیک بر پایه سنجش اختلاف زمان عبور امواج صوتی در مسیر جریان آب میباشد. این فناوری دقت اندازهگیری بسیار بالا و افت فشار ناچیز را بدون نیاز به قطعات مکانیکی فراهم میکند که خود عامل عمر طولانی و عملکرد پایدار دستگاه است.
از ویژگیهای ممتاز این کنتورها میتوان به قابلیت اندازه گیری جریانهای بسیار کوچک آب (دبی استارت پایین)، ارسال داده و اتصال به سامانههای مدیریت داده و قرائت از راه دور (AMR/AMI)، تشخیص خودکار نشتی و ترکیدگی بعد از کنتور، ثبت و ذخیرهسازی دادهها و رخدادها و تشخیص انواع دستکاری کنتور اشاره نمود. این ویژگیها، کنتور التراسونیک را گزینهای ایدهآل برای اندازهگیری دقیق و مدیریت هوشمند مصرف آب در مصارف خانگی و شهری ساخته است.
مکانیزم اندازه گیری التراسونیک
کلاس دقتی R250
طراحی و تولید مطابق استاندارد ملی INSO 19191 و استاندارد OIML R49
قابلیت عملکرد تا دمای 50 درجه سانتی گراد
بدنه برنجی با گرید CuZn40Pb2
مقاوم در برابر نفوذ آب و ذرات (IP68)
دارای باتری داخلی
قابلیت اندازه گیری جریان های مستقیم و معکوس
ذخیره سازی داده های مصرف تا 62 روز
ذخیره سازی 10 رویداد آخر کنتور
تشخیص انواع دستکاری کنتور
تشخیص نشتی و ترکیدگی بعد از کنتور
قابلیت ارسال داده بر بستر IoT
طول عمر طولانی و حفط دقت در بازه عمر بدلیل نوع طراحی و همچنین استفاده از مواد با کیفیت بالا در پروسه ساخت
قابلیت اندازه گیری دبی های بسیار پایین
|
قطر نامی
|
واحد اندازه گیری |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
| رنج دینامیکی (R=Q3/Q1) |
—- |
250
|
|
دبی اضافه بار) Q4 (
|
m3/hr |
3.125 |
5 |
7.875 |
12.5 |
20 |
| دبی پایدار(Q3 ) |
m3/hr |
2.5 |
4 |
6.3 |
10 |
16
|
|
دبی انتقال (Q2 )
|
l/hr |
16 |
25.6 |
40.32 |
64 |
102.4 |
| دبی کمینه(Q1) |
l/hr
|
10 |
16 |
25.2 |
40 |
64 |
| بیشینه نمایش حجم مصرفی |
m3 |
99999.999
|
| رده درستی |
— |
2
|
|
حداکثر دما کاری
|
C° |
50 |
| حداکثر فشار کاری |
bar |
16
|
|
رده افت فشار
|
bar
|
≤0.63
|
|
وضعیت نصب
|
— |
افقی/عمودی
|
|
رده حساسیت پروفایل شارش
|
|
U0D0
|
|
ابعاد
|
| طول کنتور |
mm |
165 |
190 |
260 |
260 |
300 |
| رزوه |
— |
G3/4B |
G1B |
G1 ¼ B |
G1 ½ B |
G2B
|
